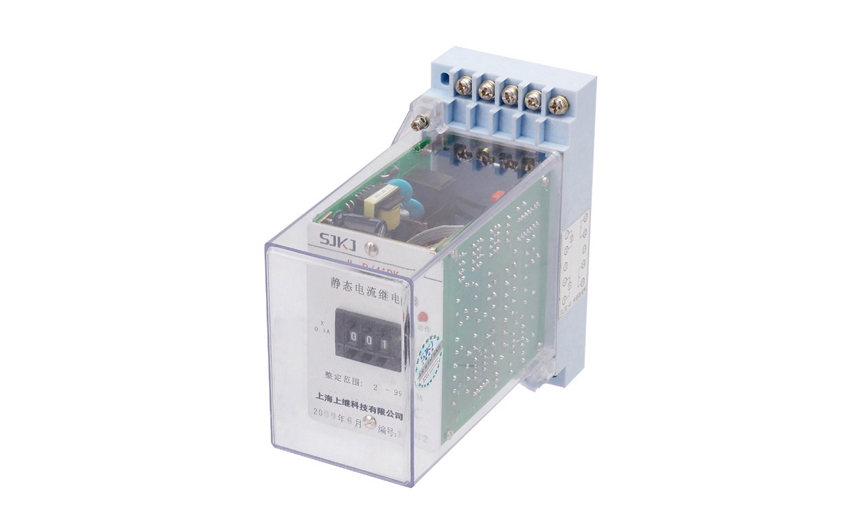

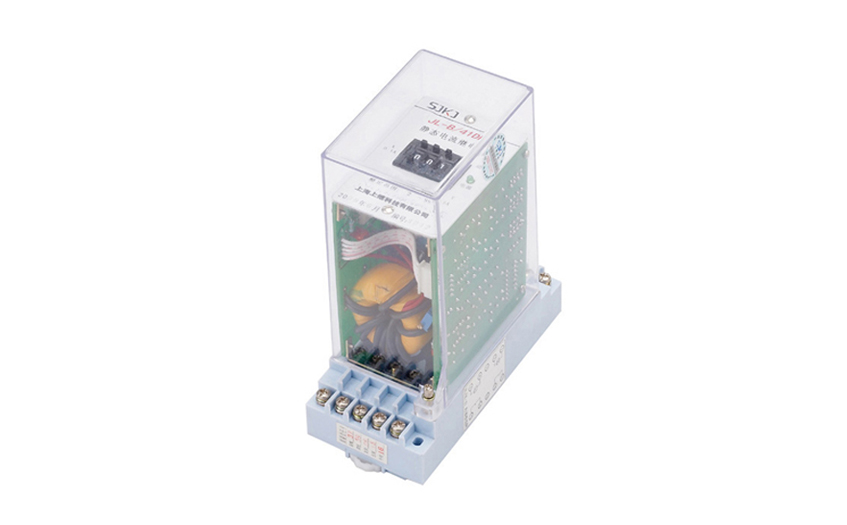

JL-A、B/41 DK無輔源電流繼電器概述

JL-A、B/41 DK無輔源電流繼電器作為繼電保護元件，主要用于發電機、變壓器、輸變電線路中，作為電力系統交流回路過負 荷或短路的啟動元件，給出報警信號或切除故障。本系列繼電器采用CMOS集成電路進行運算和比較、具有精度高、防抖動、整定范圍寬、動作速度快、返回系數高、功耗低的 特點?？赏耆娲鶧L-10、DL-20、DL-30電磁型電流繼電器。還增加了SJ-4新型殼體，35mm標準導軌安裝。外形緊湊，安裝方便。

JL-A、B/41 DK無輔源電流繼電器型號命名及含義

JL-A、B/41 DK無輔源電流繼電器正常工作條件

1 環境溫度：-10℃~+50℃

2 相對濕度：≤90%

3 大氣壓力：80Kpa~110Kpa

4 安裝位置：任意

5 周圍環境：繼電器不受太陽直射，不受雨水沖洗，空氣中不含導致金屬腐蝕或絕緣損壞的氣體或塵露，繼電器在工作時，不允許振動，搬運過程不允許撞擊。

JL-A、B/41 DK無輔源電流繼電器主要技術指示

1 整定范圍 0.5~9.99A，級差為0.01A

                2~99.9A，級差為0.1A

2 動作時間 1.2倍整定電流，動作時間不大于25mS。

                2倍整定電流，動作時間不大于20mS。

3 返回系數 過電流繼電器：0.9~0.97；欠電流繼電器：1.05~1.15。

4 整定誤差 小于2%。

5 功耗 繼電器動作，功耗小于5W，繼電器不動作，功耗小于4W。

6 觸點容量 在電壓不大于250V時，觸點連續接通電流為5A；

                在電壓不大于250V時，電路時間常數L/R為5mS的直流電路中，可斷開30W。

                在電壓不大于250V時，功率因數COSΦ為0.4的交流電路中，可分斷200VA。

7 觸點壽命電壽命：10⁵ 次， 機械壽命：10⁶次。

8 絕緣電阻繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間，用開路電壓為500V的兆歐表測量其絕緣電阻不小于300MΩ。

9 介質強度繼電器各帶電端子連在一起，對外露飛帶電端子或外殼之間能承受有效值為2000V，50Hz的交流電壓，歷時1分鐘而不擊穿，不出現閃絡現象。

10 抗干擾性能繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》 。

JL-A、B/41 DK無輔源電流繼電器內部接線及外引端子圖（正視圖）

JL-A、B/41 DK無輔源電流繼電器外形結構及開孔尺寸圖
