帶繼電器的過壓保護器電路原理圖
過壓保護電路如下圖所示。當電源出現過壓時，該電路將斷開受保護設備與電源的連接。

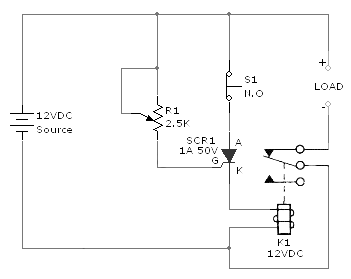

該電路使用可控硅整流器 (SCR) 和常閉 12V 繼電器 K1。可控硅整流器與 12V 線路并聯，以監控過壓狀況。該施加的信號由 SCR 的柵極感測。這是電路原理圖：
只要施加的電壓保持低于預設值，K1 的觸點就會保持閉合狀態，并且 SCR1 會保持關閉狀態。當發生過壓時，SCR1 將被觸發，導致 K1 的觸點打開并停止電流流向負載。 R1用于設置SCR1的觸發點。
