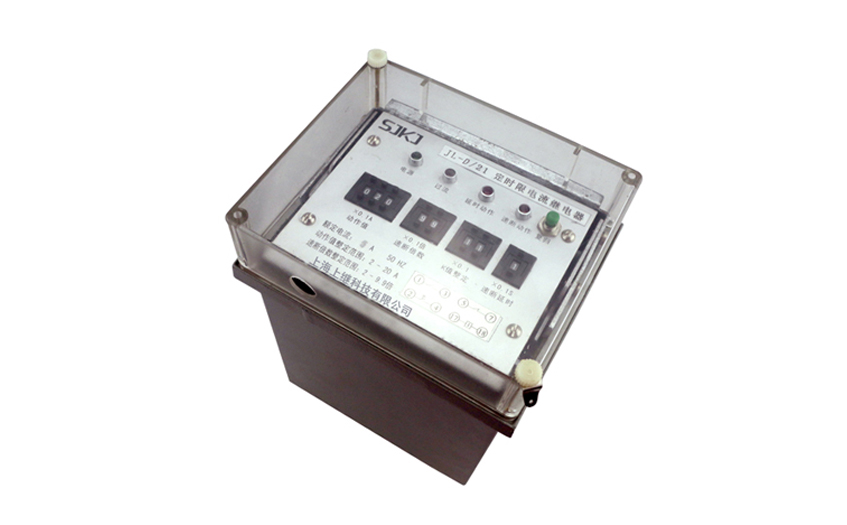

JL-D/22定時限電流繼電器概述

JL-D/22定時限電流繼電器作為繼電保護元件，主要用于發電機、變壓器、輸變電線路中，作為電力系統交流回路過負荷或短路 的啟動元件，給出報警信號或切除故障。 本系列繼電器采用CMOS集成電路進行運算和比較，具有數碼整定精度高，整定范圍寬，整定方便，動作速度快，返回系數高， 功耗低的特點。

JL-D/22定時限電流繼電器型號命名及含義

備注：JL-D/11、JLD/21、21-1、2必須外加輔助電流；其余可以不加輔助電源。

JL-D/22定時限電流繼電器正常工作條件

1 環境溫度：-10℃~+50℃ 4

2 相對濕度：≤90%

3 大氣壓力：80Kpa~110Kpa

4 安裝位置：任意

5 周圍環境：繼電器不受太陽直射，不受雨水沖洗，空氣中不含導致金屬腐蝕或絕緣損壞的氣體或塵露，繼電器在工作時，不允許振動，搬運過程不允許撞擊。

JL-D/22定時限電流繼電器主要技術指示

1 整定范圍 根據整定范圍不同，級差分別為0.01A和0.1A。

2 瞬動倍率 1~12倍可調。

3 返回系數 0.9~0.97

4 整定誤差 電流及瞬動倍率不大于3%，時間誤差不大于5%（動作后下一次必須間隔10S以上在測）。

5 功耗 功耗小于5W。

6 觸點容量 在電壓不大于250V時，信號觸點容量為24VDC 2A。

7 觸點壽命 電壽命：10⁵次，機械壽命：10⁶次。

8 絕緣電阻 繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間，用開路電壓為500V的兆歐表測量其絕緣電阻不小 于300MΩ。

9 介質強度 繼電器各帶電端子連在一起，對外露飛帶電端子或外殼之間能承受有效值為2000V，50Hz的交流電壓，歷時1分鐘 而不擊穿，不出現閃絡現象。

10 抗干擾性能 繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》 。

特別注意

當工作電流大于整定電流×瞬動倍率時，繼電器變為瞬動型，此時為無動作時間延時。

JL-D/22定時限電流繼電器特性表

JL-D/22定時限電流繼電器內部接線及外引接線圖（正視圖）

JL-D/22定時限電流繼電器外形尺寸及開孔尺寸
